Рысь Конденс

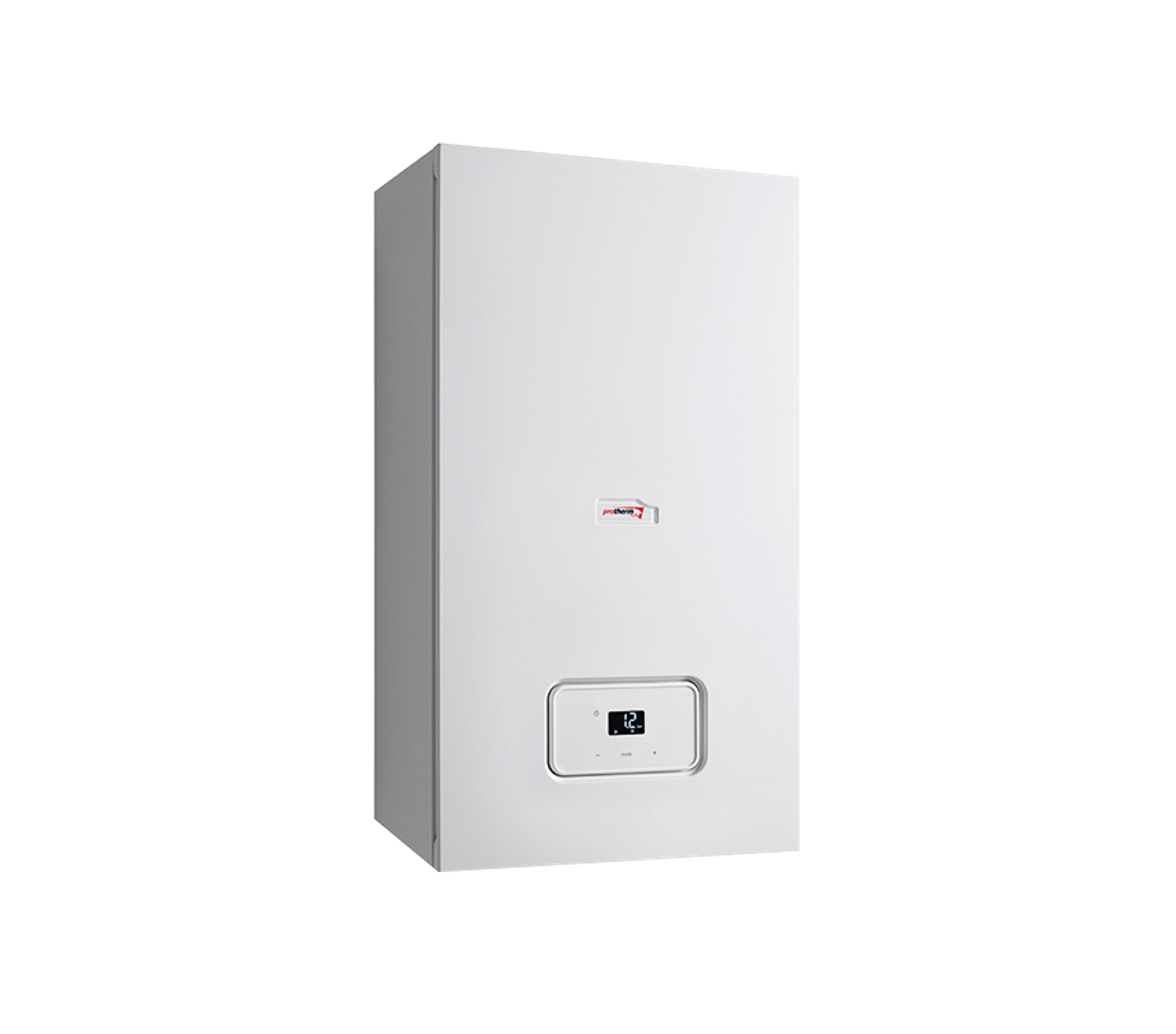

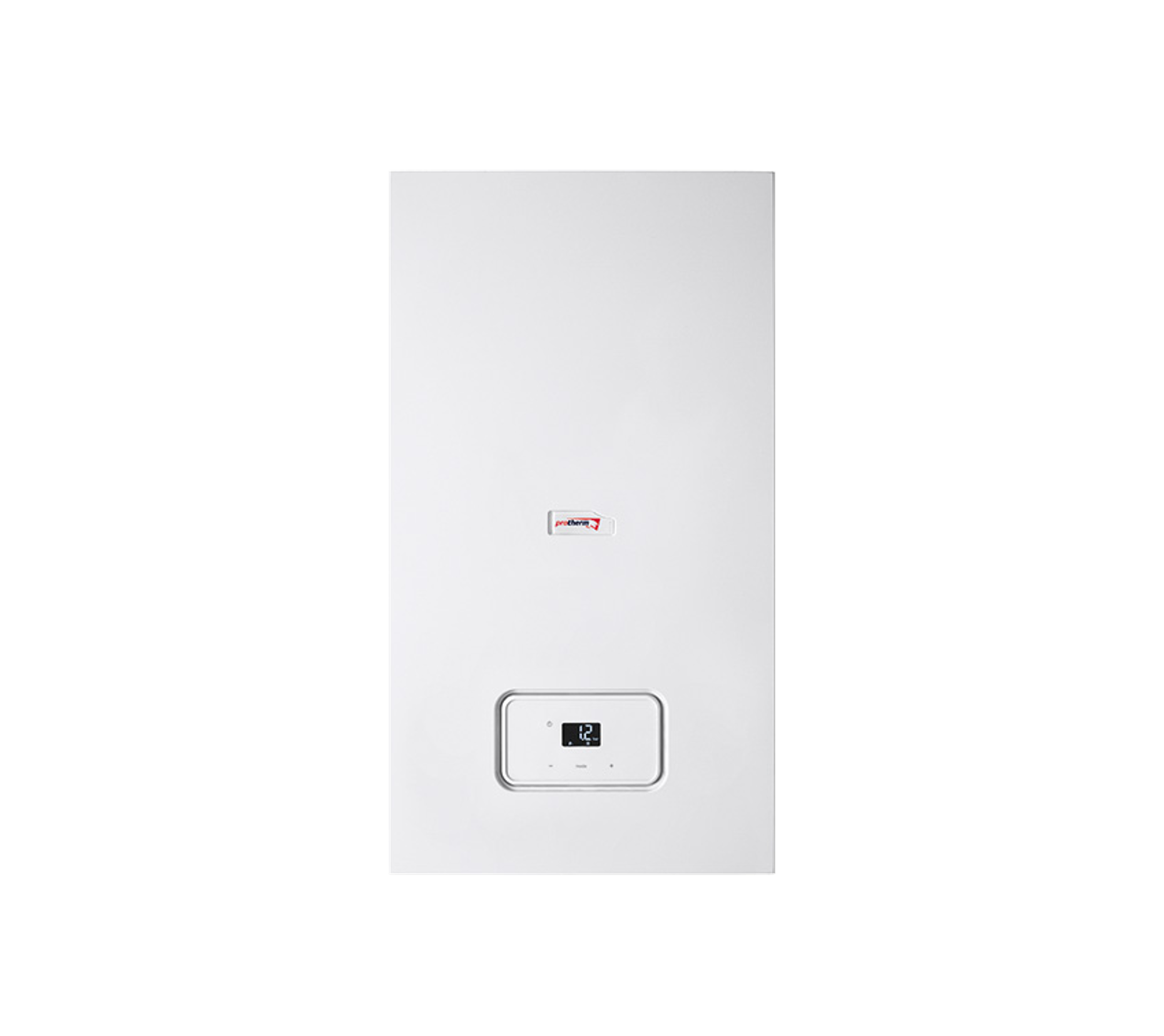

Настенный конденсационный газовый котел

  • Для отопления и приготовления горячей воды. Одноконтурные и двухконтурные модели
  • Конструкция теплообменника из алюминий-кремниевого сплава для надежной работы с водой плохого качества
  • На 12-14% экономичнее в сравнении с неконденсационными котлами
  • Широкий диапазон регулирования
  • Автодиагностика: настройка параметров, история ошибок, информационные коды

Обзор

Настенные конденсационные газовые котлы Protherm «Рысь конденс» разработаны инженерами Vaillant group на основе многолетнего опыта эксплуатации аналогичных по технологии котлов для работы с жесткой водой и газом плохого качества. Предназначены для работы с системами отопления и подогрева воды в встроенном вторичном теплообменнике или внешнем водонагревателе косвенного нагрева. Конденсационные котлы позволяют максимально эффективного использовать природный газ. Средняя экономия за отопительный сезон составляет 12-14% по сравнению с современными не конденсационными котлами.

Теплообменник производится по технологии литья в песчаные формы, обеспечивает устойчивость конструкции к температурным нагрузкам. Равномерная циркуляция теплоносителя в теплообменнике исключает образование зон застоя и локального перегрева. Минимальная толщина стенки теплообменника составляет 3 мм, что обеспечивает эффективную теплопередачу и прочность изделия. Гладкая внутренняя поверхность теплообменника, образованная за счет метода литья, предотвращает отложение известковых образований. Низкое гидравлическое сопротивление теплообменника обеспечивает лучшую циркуляцию в системе отопления и меньшие затраты на электроэнергию.

Гидравлический модуль из сверхпрочного композитного материала удобный для обслуживания с двухступенчатым циркуляционным насосом и пластинчатым теплообменником (двухконтурные модели) для приготовления горячей воды. Функция горячего старта - нагрев горячей воды через 2 сек. после начала водоразбора.

Котлы Protherm «Рысь конденс» оборудованы простым и информативным дисплеем с приятной подсветкой. Система автоматики с встроенной шиной eBus позволяет интегрировать котлы в сложные системы отопления с регуляторами Protherm, что повышает эффективность его работы. Доступна функция диагностики неисправностей, настройки параметров и история ошибок. Все котлы тестируются на заводе болем, чем по 300 параметрам. Безопасность эксплуатации гарантирована наличием функций защиты от замерзания, перегрева, функцией контроля наличия пламени и тяги в дымоходе.


Техническое описание:

  • Первичный теплообменник из алюминий-кремниевого сплава для надежной работы с водой плохого качества. Не имеет тонких трубок которые при загрязнении могут блокировать проток в системе отопления
  • Гидравлический модуль состоит из встроенного двухступенчатого циркуляционного насоса, приоритетного вентиля с электроприводом, расширительного 8-литрового бака, автоматического клапана отвода воздуха, предохранительного клапана, крана підпитки

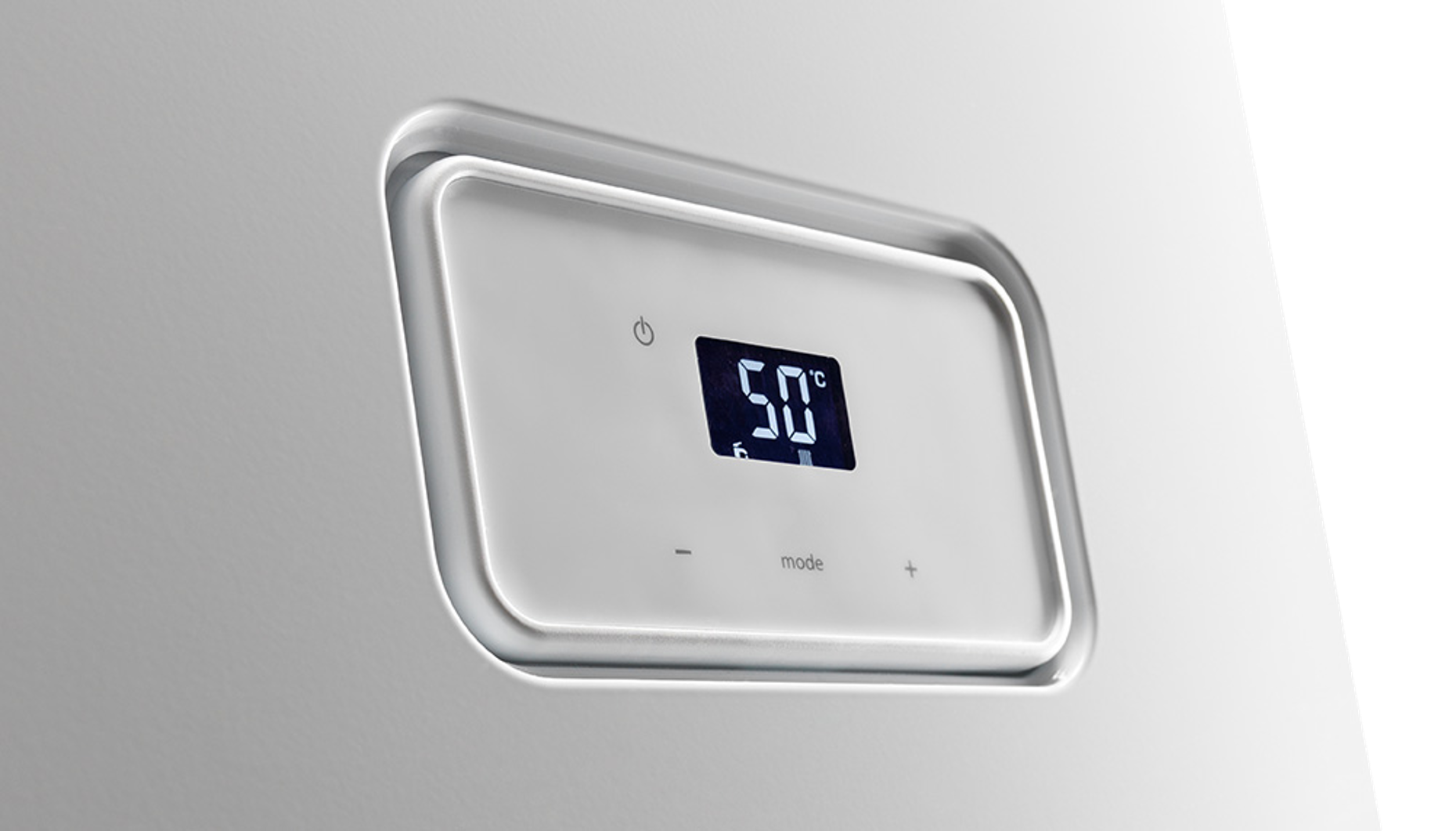

  • Информационный дисплей на панели управления котлом, подсвеченные символы на темном фоне. В спящем режиме яркость уменьшается
  • Полноценная eBus коммуникация для интеграции прибора в сложные системы отопления с регуляторами Protherm, и повышения эффективности его работы
  • Автодиагностика: настройка параметров, история ошибок, информационные коды состояния
  • Защита от замерзания и перегрева. Выбор режима работы комфортный или экономичный

Технические характеристики

Технические характеристики

18/25 MKV25/30 MKV25 MKO30 MKO
Общие характеристики
Артикул0010020291001002029200100202930010020294
Категория газаI2HI2HI2HI2H
ИсполнениеC13, C33, C43C13, C33, C43C13, C33, C43C13, C33, C43
Зажиганиеэлектронноеэлектронноеэлектронноеэлектронное
Мин./макс. тепловая мощность отопления (50/30°C) (кВт)5,3-19,16,3-26,56,3-26,57,5-31,8
Мин./макс. тепловая мощность ГВС (кВт)5,0-25,26,0-30,06,0-30,07,1-35,0
КПД (50/ 30 °C) (%)104104104104
Клас Nox 5555
Давление газа на входе (мбар)13-2013-2013-2013-20
Техніческие характеристики
Отопление
Макс. рабочее давление (бар)3,03,03,03,0
Рекомендованое рабочее давление (бар)1,51,51,51,5
Расширительный бак (л)8,08,08,08,0
Максимальная температура отопления (°C)75,075,075,075,0
Горячая вода
Макс. давление (бар)10,0 10,0 10,0 10,0
Минимальный проток ГВС (л/хв)1,7 1,7 --
Расход ГВС (при dT 30 °C) (л/хв)11,411,4--
Максимальная температура ГВС (°C)6565--
Отвод отходящих газов
Температура отходящих газов (макс./ мін.) (°C)1059595104
Диаметр дымохода (мм)60/100, 80/125, 80/8060/100, 80/125, 80/8060/100, 80/125, 80/8060/100, 80/125, 80/80
Массовый расход отходящих газов (ГВС) (г/сек)11,613,813,816,1
Электрические параметры
Напряжение / Частота (В / Гц)230/50230/50230/50230/50
Потребляемая электрическая мощность (Вт)86959580
Электрическая защитаIPX4DIPX4DIPX4DIPX4D
Ток (A)2,02,02,02,0
Габаритные размеры и вес
Габариты — высота / ширина / глубина (мм)700 / 390 / 280700 / 390 / 280700 / 390 / 280700 / 390 / 280
Вес без воды (кг)31323131
